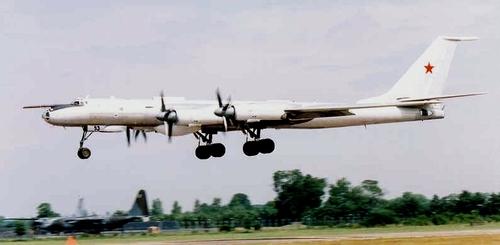

ОКБ им. Туполева Ту-142 Дальний противолодочный самолет


ОКБ им. Туполева Ту-142 Дальний противолодочный самолет


К началу разработки поисково-прицельной системы самолета Ту-142 полных и исчерпывающих данных о возможностях системы “Беркут” еще не поступало, но некоторые недоработки были уже известны. Тем не менее изменения в поисково-прицельную систему пришлось вносить в процессе отработки ее на новом носителе.

Предполагалось, что разработка самолета Ту-142, учитывая возможности конструкторского бюро, займет немного времени, и к концу 1964 г. он постулит на испытания, однако это не получилось, срок перенесли на два года, а впоследствии - еще на год и восемь месяцев.

В январе 1968 г. члены ВПК, собравшись на заседание, проанализировали состояние работ, пожурили фирму и установили новый срок -последний квартал 1968 г., затем -первый квартал следующего года.

В январе 1969 г. состоялось очередное заседание Государственной комиссии. Итоги проделанной работы оказались неутешительными - самолет Ту-142 на Куйбышевском авиационном заводе произвел только шесть полетов. К этому времени накопился уже довольно значительный опыт эксплуатации Ту-95, позволивший выявить ряд недостатков. Особые нарекания вызывали условия размещения экипажа.

В результате произведенной доработки переднюю кабину удлинили, вставив в нее цилиндрическую секцию длиной 1,2 м, разработали новый фонарь, улучшивший обзор, кресла летчиков снабдили откидывающимися спинками.

В июне 1970 г. удалось наконец завершить первый этап испытаний, а отработку ППС “Беркут” отложили на август того же года.

Во время испытательных полетов выявились довольно курьезные отказы, например, случаи, когда на взлете (посадке) с колес самолета спадали бескамерные шины. По этому поводу были предъявлены претензии в адрес нефтеперерабатывающей и нефтехимической промышленности.

Задание на Ту-142 содержало требование возможности его эксплуатации с грунтовых аэродромов. Это беспрецедентное положение для тяжелых самолетов с довольно сложной электронной аппаратурой внесено по настоянию командования морской авиации. С тем, чтобы удовлетворить столь странное требование, пришлось произвести довольно существенные конструктивные доработки: уменьшить площадь посадочных закрылков, увеличить ширину мотогондол с тем, чтобы разместить огромные трехосные шасси с двенадцатью колесами на каждой основной стойке и сложной кинематикой выпуска и уборки.

А. Н. Туполев обратился к министру обороны СССР с письмом. В нем он высказал свое мнение о нецелесообразности эксплуатации самолета подобного класса с грунтового аэродрома. Министр обороны в письме от 6 октября 1970 г. согласился с доводами Генерального конструктора. Это привело к тому, что самолеты Ту-142 стали снова переделывать: установили более легкое шасси, отработанное на самолетах Ту-114 (основные стойки с четырьмя колесами), уменьшили размеры мотогондол, увеличили площадь закрылков. Только никто, к сожалению, не посчитал, в какую сумму влетели подобные переделки. Одновременно с этим на двигатели установили новые винты с улучшенными характеристиками.

После доработок провели испытания, предварительно сняв станцию радиотехнической разведки, аппаратуру электронного противодействия и другое оборудование, облегчив самолет на 3700 кг. Испытания дали не совсем ожидаемые результаты: взлетные характеристики самолета ухудшились (длина разбега составила 2300-2150 м при заданной по ТТТ-1800-2000 м), но дальность полета увеличилась и приблизилась к требуемой.

В августе 1972 г. решили подготовить два Ту-142 для размещения аппаратуры системы “Коршун”.

И, наконец, в соответствии с постановлением ЦК КПСС и Совета Министров СССР от 14 декабря 1972 г. (с опозданием от назначенных сроков) самолет Ту-142 с поисково-прицельной системой “Беркут-95” приняли на вооружение.

Пункт 2 Постановления о принятии на вооружение был записан в следующей редакции: "...установить и выплатить в соответствии с положением о премировании, утвержденным постановлением СМ СССР от 8 января 1966 г. за Ns 28-10, за разработку, испытания и освоение в серийном производстве самолета Ту-142 премию первой степени, системы “Беркут-95” - третьей степени” ...

Подписи Брежнева и Косыгина. Как говорится - комментарии излишни. Формирование кадров противолодочного авиационного полка дальнего действия на самолетах Ту-142 началось в авиации СФ 22 июня 1969 г., а с 4 марта следующего года первая группа приступила в Николаеве к переучиванию. На это ушло около трех месяцев. Командиром полка был назначен подполковник В. И. Дубинский. Вторая группа приступила к переучиванию только в декабре следующего года.

Предполагалось, что в 1972 г. морская авиация получит от промышленности 36 самолетов, а фактически получила в три раза меньше. Это были самолеты первой серии, имевшие на основных стойках шасси по двенадцать колес.

Срыв сроков отработки и сдачи самолета в серийное производство произошел по вине Минавиапрома. Без согласования с заказчиком (возможно, на основании договоренности в верхах) оно решило передать серийное производство самолетов Ту-142 с Куйбышевского авиационного завода на Таганрогский механический завод, который в это время оказался незагруженным.

Таганрогский завод опыта строительства тяжелых сухопутных самолетов не имел, не было на нем и полосы подходящих размеров. Кроме того требовалось возвести новые цеха, установить другое оборудование (на заводе имелось еще много станков тридцатых годов), подготовить оснастку, обучить рабочих, а главное построить аэродром, пригодный для тяжелых самолетов. На все это требовалось время.

Можно отметить, что все это было проделано, следует также отдать должное инженерам и специалистам Таганрогского завода, которые творчески подошли к выпуску серийных самолетов и многое в нем доработали, существенно улучшив дизайн кабин и облегчив тем самым работу экипажа в длительном полете.

Противолодочный самолет Ту-142 - это моноплан с четырьмя турбовинтовыми двигателями, среднерасположенным крылом и однокилевым хвостовым оперением. Шасси самолета трехопорное с управляемыми передними колесами.

Планер самолета состоит из фюзеляжа, крыла, четырех гондол двигателей и оперения. Фюзеляж типа монокок (снабжен продольным набором стрингеров, поперечным набором шпангоутов, с работающей обшивкой). К фюзеляжу крепятся остальные части самолета. В его передней и задней частях размещены кабины экипажа, в хвостовой части находится кормовая пушечная установка. Длина фюзеляжа составляет 46,4 м, максимальный диаметр — 2,9 м. В носовой части установлена штанга системы дозаправки топливом в полете (с использованием системы “Конус”). В зависимости от удаления рубежа дозаправки обеспечивается дополнительный прием 28 или 35 тонн топлива.

Для покидания самолета в случае аварийной ситуации служит входной люк, расположенный в нише передней ноги. Он открывается краном сжатого воздуха. При этом выпускается передняя нога шасси. Пол передней кабины приводится в движение гидромотором, получающим энергию от трех гидроаккумуляторов, обеспечивающих его работу в течение 100 сек даже в случае отказа системы электропитания на самолете и остановки всех двигателей. Покидание кормовой кабины производится через кормовой люк.

Для покидания самолета в случае его вынужденной посадки на воду в передней кабине имеются три люка и люк на левом борту задней кабины. Около аварийных люков передней кабины расположен контейнер с двумя плотами ПСН-6А, а рядом с аварийным люком задней кабины - контейнер со спасательной надувной лодкой ЛАС-5М.

В нижней части фюзеляжа расположены два грузоотсека. Крыло самолета состоит из пяти частей и почти все оно, за исключением центроплана, представляет собой бак-кессон, состоящий из восьми отсеков (полная заправка самолета топливом, включая два мягких бака, расположенных в центроплане, и один в задней части фюзеляжа, до - 91 т). Размах крыла составляет 50 м, угол стреловидности по передней кромке 33,5 град. Для крыла применили профили, уже проверенные в эксплуатации, в частности на Ту-95, но внесли “небольшое” изменение: носки их отогнули и оттянули вниз, что обеспечило улучшение аэродинамического качества. Благодаря этому удалось существенно уменьшить километровый расход топлива, и он оказался почти таким же, как и на Ту-95, несмотря на увеличение лобового сопротивления самолета.

Силовая установка самолета состоит из четырех турбовинтовых двигателей НК-12М конструкции Н. Д. Кузнецова. Мощность каждого двигателя составляет 15000 эквивалентных л. с., на них установлено по два соосных четырехлопастных тянущих винта.

Испытания показали, что при взлетной массе 182 т дальность полета самолета (с нагрузкой 5500 кг) составляет 12300 км (навигационный запас 5% от заправки). Крейсерская скорость полета самолета 700-750 км/ч.

На Ту-142 установлена несколько доработанная применительно к самолету и его оборудованию ППС “Беркут”. Состав оборудования системы остался почти без изменений, но вместо ЦВМ-264 установили ЦВМ-263, соответственно имеют отличия некоторые программы и константы, содержащиеся в постоянном запоминающем устройстве.

В качестве датчиков информации на самолете, в отличие от Ил-38, применяется только два типа буев: РГБ-1 и РГБ-2. Магнитометр на самолете не установлен. ППС “Беркут-95” имеет связи с измерителями скорости, высоты, курса полета, гировертикалью, а поскольку характеристики основных датчиков полетных параметров и исполнительных устройств отличаются от применяемых на Ил-38, произведены существенные доработки по электрическим связям.

Количество решаемых в автоматическом режиме тактических задач было уменьшено. Оставлены следующие: “Полет в заданный район”, “Постановка линейного барьера”, “Наблюдение за линейным барьером”, “Постановка РГБ-2 с выносом”, “Постановка кольцевого барьера”, “Сбор и обработка информации от РГБ-2”, “Полет параллельными галсами”, “Торпе-дометание (бомбометание) по информации РГБ-2”, “Бомбометание по маяку-ответчику РГБ-1”.

Нетрудно заметить, что разработчики исключили задачи, необходимость которых не вызывалась тактическими соображениями. К таким задачам относились все, которые были связаны с применением буев РГБ-3, исключенных из боекомплекта, не предусматривался также радиолокационный поиск в автоматическом режиме, как архаический. Практика показала, что никто из экипажей и не подумал производить замену отказавшего буя работоспособным - эту задачу также исключили.

При отработке ППС на самолете Ту-142 учли уже накопленный к этому времени опыт и, не ожидая предложений летного состава, оборудовали самолет автоматическим навигационным прибором АНП-ЗВ, облегчив тем самым работу экипажа и повысив точность выполнения маневрирования, особенно при слежении за ПЛ.

Так же, как и на Ил-38, многие операции оказались весьма трудоемкими - подготовка к вылету в поисковом варианте занимала по времени 7-8 ч, и только впоследствии его удалось существенно сократить. Из множества вариантов загрузки самолета средствами поиска и поражения, а их насчитывалось более четырех десятков, наиболее приемлемым считался поисково-ударный (176 РГБ-1, 10 РГБ-2, две торпеды различного типа). В поисковом варианте на самолет можно было подвесить 440 или 396 буев, что по тактическим соображениям было совершенно бессмысленно. Упоминание о подобном количестве буев могло вызвать восторг только у малоискушенных начальников.

Поступление в части самолетов, имевших тактический радиус, вдвое превышающий возможности ранее принятого на вооружение Ил-38, позволило существенно расширить районы присутствия противолодочной авиации и выйти в Северную часть Атлантического океана. Однако это было сопряжено с необходимостью преодоления Фареро-Исландского рубежа, и при пролете его и обратном возвращении самолеты Ту-142, следовавшие на больших высотах, регулярно перехватывались самолетами-истребителями НАТО и Великобритании. Деятельность самолетов неоднократно контролировалась базовыми патрульными самолетами “Орион” и “Нимрод”, иногда создававшими помехи.

Стремление получить самолет с большой дальностью и продолжительностью полета в конечном счете обернулось потерей качества -бортовые средства поиска уже устарели, а эксплуатация обходилась существенно дороже по сравнению с Ил-38. По этой причине серия самолетов Ту-142 оказалась небольшой, и более того, с появлением самолетов нового поколения с более современными средствами поиска Ту-142М командование авиации ВМФ явно не знало куда девать Ту-142, и их в 1978 г. передали авиации ТОФ, где необходимости в них совершенно не было.

Таким образом, уже к 1978 г. самолет Ту-142 оказался ненужным.

Противолодочный самолёт Ту-142М

Опыт работы экипажей противолодочных самолетов и вертолетов а различных районах мирового океана показывал, что гидроакустические буи звукового диапазона частот с пороговыми устройствами становились все менее и менее эффективными из-за уменьшения шумности современных подводных лодок и сложности классификации контакта Это явилось следствием того, что конструкторам подводных лодок удалось уровень шумов приблизить к спектру шумов моря Исследования показывали, что для обнаружения малошумных лодок следует использовать гидроакустические буи, реагирующие на шумы в диапазоне от 2 до 40 герц (напомним, что применяемые отечественными самолетами и вертолетами буи принимали звуковые сигналы в диапазоне от 3 до 10 кГц) Пики именно в этом диапазоне возникают, например, при прохождении лопастей гребного винта ПЛ через расположенный перед ним горизонтальный и вертикальный стабилизаторы из-за флуктуации кавитации Выступающие части на корпусе ПЛ приводят к возмущению потока в плоскости вращения винта, что приводит к пульсации его упора. Силы эти периодичны и у подводных лодок, снабженных пяти-семилопастными винтами, распределены в диапазоне от 2 до 40 герц В отдельных случаях при срыве г. дальний противолодочный самолет был принят на вооружение, а 6 декабря подписан приказ министра обороны СССР.

Из постановления: "...Разрешить МАЛ, МРП и МО представить в установленном порядке к награждению орденами и медалями СССР до 2000 наиболее отличившихся работников промышленности и военных специалистов, принимавших непосредственное участие в создании, проведении испытаний и эксплуатации дальнего противолодочного самолета". Подписи: Брежнев, Тихонов.

Авиационный противолодочный комплекс включает: самолет Ту-142М, навигационно-пилотажный комплекс НПН-142М, “аппаратуру “Коршун-К”, систему управления сбрасывания бомб, торпед, буев, мин, магнитометр ММС-106 “Ладога”, бортовую систему связи “Стрела-142М”, аппаратуру гидрологической разведки “Нерчинск”, средства поиска и поражения, бортовой комплекс обороны “Саяны”. Основные данные самолета Ту-142М, в том числе и взлетно-посадочные характеристики существенных изменений, по сравнению с Ту-142, не претерпели, но некоторые отличия все-таки имеются: он оказался на три тонны тяжелее (за счет увеличения заправки топливом). Однако это не привело к возрастанию дальности и продолжительности полета из-за ухудшения аэродинамики и увеличения полетного веса. Поэтому дальность осталась равной 12000 км при взлетном весе 185 тонн. С дозаправкой топливом в полете дальность увеличивается на 2000 км.

При разработке самолета Ту-142М с тем, чтобы разместить аппаратуру, пришлось существенно перекомпоновать переднюю кабину и, несмотря на относительно высокий уровень автоматизации, увеличить количество членов экипажа до 11 человек (два летчика, штурман корабля, второй штурман, штурман по боевому применению, два оператора радиогидроакустических подсистем, оператор бортовых средств связи, старший борттехник, оператор кормовой кабины и стрелок). Нетрудно заметить, что имелась полная возможность сократить экипаж, как минимум на двух человек, избавившись от кормовой пушечной установки, и уменьшить полетный вес примерно на 1500 кг.

Разработчики поисково-прицельной системы встретились с огромными трудностями. Не все, что получалось на бумаге, оказалось пригодным для практической реализации. Им предстояло создать принципиально новую систему, способную обеспечивать обнаружение современных малошумных ПЛ.

С тем, чтобы решить проблему или хотя бы приблизиться к этому, были разработаны четыре типа буев, взрывные источники звуковой энергии, новый тип магнитометра, средства обработки информации и многое другое. Работами руководил Главный конструктор системы А. М. Громов, человек скромный, но обладавший громадным творческим потенциалом.

С тем, чтобы более рационально использовать имеющиеся на самолете датчики информации, оптимальным образом сочетать работу операторов с бортовым вычислительным комплексом, а экипаж обеспечить наглядной информацией о воздушной, надводной и подводной обстановке, на самолете Ту-142М были установлены индикаторы тактической обстановки, а том числе и на рабочем месте летчиков.

Практически все эти идеи и некоторые другие были реализованы в поисково-прицельной системе “2 “Коршун-К” (далее она будет именоваться просто “Коршун”).

В комплексе с другими средствами и системами она обеспечивает: обнаружение ПЛ, находящихся в любом положении, обмен информацией об обстановке между самолетами и с командным пунктом, расчет данных и применение средств поиска и поражения ПЛ, автоматическое или полуавтоматическое управление самолетом при решении навигационных и тактических задач.

Поисково-прицельная система “Коршун” включает в себя бортовую аппаратуру, размещенную на самолете постоянно, сбрасываемые буи для получения информации о подводной обстановке и наземную контрольно-проверочную аппаратуру.

Слабым местом, а точнее — недостатком всех ранее разработанных средств поиске ПЛ являлось отсутствие устройств, воспроизводящих тактическую обстановку и обеспечивавшую возможность более обоснованно принимать решение. Этот недостаток устранен в системе “Коршун” введением в ее состав подсистемы отображения тактической обстановки (ПОТО). В ПОТО используется заранее составленная программа из набора команд (двоичных кодов), которые внесены в долговременное запоминающее устройство. Подсистема имеет два режима работы: отображения информации и ее обработки.

На экранах основных и вспомогательных экранов (экран в кабине летчиков установлен по настоянию автора настоящей статьи, прим. ред.) обстановка отображается в виде ассоциативных символов, их двузначных формуляров, векторов и окружностей, характеризующих тактическую обстановку (место самолета с вектором скорости, места постановки буев, пеленги от направленных буев, места ПЛ и до шести других данных). После окончания режима отображения ПОТО переходит к обработке информации и выполняет функции цифровой одноадресной вычислительной машины.

Для удобства работы с изображением и придания системе большей оперативности у штурмана по боевому управлению имеется фотоэлектронный карандаш (ФЭК) с “большим перекрестием”. Перекрестие может перемещаться в определенную точку (на индикаторе тактической обстановки) и после нажатия на специальные кнопки самолет автоматически выводится в заданную точку,

Обработку информации, поступающей с пульта управления и всех взаимодействующих устройств ППС "Коршун", осуществляет бортовая вычислительная подсистема (ВВП). Она производит непрерывное счисление координат самолета, точек приводнения буев, элементов движения

ПЛ, осуществляет обмен информацией с другими самолетами через бортовую систему связи, выдает в навигационно-пилотажный комплекс сигналов, обеспечивающих автоматическое или полуавтоматическое управление полетом, а процессе решения тактических задач, прицельное применение средств поражения.

В состав поисково-прицельной системы “Коршун” входит четыре радиогидроакустических буя — основные источники информации о подводной обстановке, предназначенные для обнаружения ПЛ и определения их места и элементов движения. Соответственно буи именуются РГ5-75, РГБ-15, РГБ-25 и РГБ-55А. Первые два б/я предназначены для поиска ПЛ, а вторые — для уточнения полученного контакта, определения места и элементов движения. Однако РГБ-15 совместно с МГАБ' также могут использоваться для уточнения места ПЛ.

Буй РГБ-75 предназначен для приема акустических сигналов, создаваемых ПЛ в инфразаукоаом и низком звуковом диапазонах частот, преобразования их в электрические и передачи по радиоканалу на самолет для последующей обработки.

Вес буя составляет 9,5 кг, длина 1214 мм, в комплект входит 24 буя. Передатчики буев после приводнения работают непрерывно. Буй РГБ-15 обеспечивает прием акустических сигналов как в инфразвуковом, так и в звуковом диапазоне частот, а также сигналов, создаваемых взрывными источниками звука, с последующим преобразованием и передачей их по радиолинии буй — самолет. Рабочий диапазон частот гидроакустического приемника этого буя от 2 до 5000 Гц В активном режиме (с использованием ВИЗ) обеспечивается определение дальности буй — РЛС и местоположения буя относительно самолета с помощью дальномерного канала при работе радиолокационной подсистемы, но автономного маяка-ответчика на буе нет, а в качестве дальномерного канала используется канал информации.

Акустическая система буя (гидрофон) в рабочем положении представляет собой цилиндр диаметром 80 мм, длиной 1400 мм, состоит из шести приемников и может заглубляться на глубину 20, 150 и 400 м. Продолжительность работы буя до 2 ч, вес 9,5 кг, в комплект входит 16 буев.

Как уже отмечалось, РГБ-15 применяется автономно или совместно с ВИЗ, В первом случае принимаются шумы, имеющиеся в водной среде в диапазоне частот работы буя, и передаются на самолет. На борту с помощью аппаратуры НР-П спектр принимаемых сигналов анализируется визуально в диапазоне частот от 2 до 6 Гц и на слух — в диапазоне до 5000 Гц. возможности буев и классификации цели при визуальном анализе спектра шума несколько хуже, чем с применением буев РГБ-75. В то же время анализ шума на слух в некоторых случаях может дать некоторый выигрыш.

В случае подрыва ВИЗ РГБ-15 осуществляют прием и передачу на самолет прямых и отраженных от цели сигналов. При этом дальность обнаружения может составлять 5—10 км и более. В некоторых случаях это позволяет рассматривать использование РГБ-15 совместно с ВИЗ как средства первичного поиска ПЛ в активном режиме, особенно при действиях против малошумных лодок.

Для приема акустических сигналов, создаваемых лодкой в звуковом диапазоне частот, и определения их магнитного пеленга с последующей обработкой и передачей на борт самолета используются пассивные направленные буи РГБ-25. Антенна этого буя представляет собой пространственную складывающуюся решетку из пяти отдельных каркасов, соединенных между собой с помощью цилиндрических шарниров. В трех средних крыльях установлены гирлянды 34 акустических приемников. Вес антенны 7 кг. Акустическая система под действием электромеханического привода вращается со скоростью 6—12 об/мин, осуществляя обзор акватории. При появлении ПЛ в зоне действия буя создаваемые ею шумы воспринимаются акустической антенной, преобразуются в электрические сигналы, которые после усиления передаются передатчиком информации на самолет. Для определения текущего положения оси диаграммы направленности акустической системы используется компасное устройство. Дальномерный канал буя работает совместно с РЛС самолета, обеспечивая определение координат местоположения буя относительно самолета. Акустическая система буя заглубляется на 20 или 150 м, продолжительность работы буя — порядка 40 мин, точность определения пеленга цели — не более 3 град., комплект состоит из 10 буев, вес — 45 кг.

Применяемый а системе РГБ-55А, является авиационным буем направленного действия. Он предназначен для обнаружения в активном режиме погруженных ПЛ а также передачи информации для определения положения буя относительно самолета. Кроме того буй обеспечивает определение радиальной составляющей скорости ПЛ.

Управление моментом гидроакустического излучения буя производится с борта самолета специальным передатчиком команд управления.

По команде с борта самолета в окружающую водную среду излучается звуковой сигнал. Принятый от цели сигнал передается на борт для измерения времени его прохождения и доплеровского сдвига частот. Это позволяет определить дальность и радиальную скорость цели относительно буя. Информация от двух-трех буев в сочетании со знанием их места позволяет определить место и элементы движения.

При отсутствии команды на излучение буй работает как пассивный ненаправленный. Буи РГБ-55А поставляются комплектами по 16 шт. По вариантам загрузки подвешивается до 15 буев, работающих на четырех частотах излучения гидроакустического канала. Длительность излучения может меняться. Продолжительность работы буя — до часа, заглубление акустической системы 20-200 м, вес буя 55 кг. Дальность обнаружения не менее 5 км. Все радиогидроакустические буи снабжены устройствами их затапливания по истечении времени работоспособности. Практически унифицированы источники питания: на каждом буе устанавливается одна или две (на РГБ-75, РГБ-25). батареи 15-9 - это водоактивируемый источник тока одноразового действия, работающий в морской воде. Батарея изготовлена на основе электрохимической системы магний-хлористое серебро. Отрицательный электрод — листовой прокат сплава магния, положительный электрод штампуется из проката хлористого серебра (впоследствии были изготовлены источники питания более дешевые). Однако мощности подобного источника питания для работы буя в активном режиме недостаточно, поэтому в опускаемой части буев РГБ-55А установлена щелочная никелькадмиевая аккумуляторная батарея 64НКПЛ-1,5А. Батарея состоит из 64 элементов, помещенных в металлический контейнер.

Для поиска ПЛ буями РГБ-15 в активном режиме могут применяться три типа взрывных источников звука (ВИЗ): МГАБ-03, МГАБ-ЛЗ и МГАБ-СЗ (малогабаритные авиационные бомбы с одиночным, линейным и спиральным зарядом). Для уточнения места ПЛ на удалениях от буя, не превышающих глубину моря, применяются МГАБ-03 с зарядом 200 или 800 г взрывчатого вещества. Последняя ступень предохранителя бомбы снимается при ударе ее о воду.

В мелководных районах с ровным дном применяются МГАБ-ЛЗ, обеспечивающие минимальные реверберационные помехи. В качестве заряда используется шнур длиной 2 м, весом 100 г. Извлечение заряда из корпуса бомбы осуществляется после приводнения потоком воды, а его подрыв — по достижении заданной глубины. На самолет можно подвесить до 240 МГАБ-ЛЗ.

В сложных гидрологических условиях, а также в районах с неровным рельефом грунта применяется МГАБ-СЗ. Она имеет стабилизирующий парашют. Заряд бомбы являет из себя спираль из шнура массой 200 г, с числом витков до 40. При взрыве создается серия импульсов с частотой 4 кГц, а их количество зависит от числа витков спирали.

Глубина подрыва ВИЗ всех типов составляет 25,150 или 400 м. Тесно взаимодействует ППС “Коршун” с пилотажно-навигационным комплексом НПК-142, состоящим из двух контуров: основного и резервного.

Пилотажная система обеспечивает возможность полуавтоматического и автоматического управления самолетом по различным входным сигналам, поступающим из навигационной системы и ППС “Коршун”. В пилотажную систему входит система траекторного управления “Борт-142” и автопилот АП-15ПС.

Вооружение самолете подразделяется на бомбардировочное, минно-торпедное, специальное и оборонительное. Агрегаты вооружения, в свою очередь, подразделяются на группы: подвески (балочные, кассетные держатели); управления сбрасыванием и прицеливания (прицел НКПБ-7, электрический сбрасыватель ЭСБР-70, прибор вариантов сброса, блок установки глубины и др); агрегаты управления взрывателями; агрегаты подъема (бомбовые лебедки, балки кассетных держателей и вспомогательное оборудование).

Боевое сбрасывание всех видов противолодочных средств поиска и поражения производится автоматически по сигналам бортовой вычислительной машины. В комплексе самолета Ту-142 решение навигационных и тактических задач разделено и при полете, например, в назначенный район — используется только навигационная система, а управление полетом самолета в тактическом районе производится с применением системы “Коршун”.

Система “Коршун” имеет в своем составе активные радиогидроакустические буи и взрывные источники звуковой энергии, поэтому знание скорости распространения звука в воде очень важно. Для определения ее на самолете имеется аппаратура “Нерчинск”. Она включает два сбрасываемых буя, передающих на самолет данные о скорости звука по глубине, и бортовую приемную аппаратуру “Истра”. Передаваемые буем сигналы после дешифрирования записываются электрографическим методом на бумажную ленту,

Аварийное сбрасывание средств поражения (на взрыв или невзрыв) производится штурманом по боевому применению и командиром экипажа. Оборонительное вооружение самолета состоит из кормовой установки ДН-12 с двумя пушками АМ-23, оптического прицела ПС-153К и вычислительного блока ВБ-153. Исходные данные для стрельбы могут вводиться в блок прицеливания и от РЛС ПРС-4 “Криптон”.

Возрастание роли средств связи привело к необходимости объединения их в бортовую систему связи (БСС). Она обеспечивает связь между членами экипажа, двухстороннюю связь во всем диапазоне частот с береговыми командными пунктами, кораблями, самолетами, документирование всей принимаемой и передаваемой телекодовой и речевой информации и ДР.

Вспомогательным источником информации о подводной обстановке служит магнитометр ММС-106. Он состоит из магниточувствительного блока, ориентирующей системы, измерительного канала и других необходимых для обеспечения его работоспособности устройств. Магнито-чувствительный блок расположен на верхней части киля (место выбрано исключительно неудачно, так как здесь накапливаются большие заряды статического электричества) под немагнитным обтекателем. Пульт регистрации находится в кабине экипажа.

Решение типовой противолодочной задачи первичного поиска ПЛ может быть представлено в следующем общем виде. После выхода самолета в назначенный район поиска производится его осмотр с помощью РЛС, а затем (это наиболее часто применяется) производится постановка буев РГБ-75.

При обнаружении ПЛ с помощью буев РГБ-75 может появиться необходимость уточнения ее места перед переходом к слежению. Предварительное уточнение площади возможного нахождения можно произвести постановкой буев РГБ-1 системы “Беркут” или буев РГБ-15.

Поиск ПЛ может производиться и с помощью буев РГБ-15, используемых совместно с ВИЗ, или, что наименее целесообразно и вероятно, с помощью буев РГБ-55А в активном режиме. Как в первом, так и во втором случае поиск производится не скрытно, что уменьшает вероятность обнаружения. Слежение осуществляется постановкой дуговых или линейных барьеров на предполагаемых направлениях движения ПЛ, причем в этом случае могут использоваться буи РГБ-15 и РГБ-55А.

Переход к уничтожению ПЛ в зависимости от конкретной задачи возможен как после слежения за ней, так и сразу после обнаружения.

Самолет Ту-142М начал поступать в морскую авиацию в 1979 г. Первый опыт эксплуатации показал крайне низкую надежность поисково-прицельной системы, пилотажно-навигационного комплекса и средств поиска. То есть основное оружие, ради которого он создавался, оказалось ненадежным. Выявились слабые места комплекса и идеологические просчеты: значительное время обработки информации, получаемой от буев, классификация контакта методом визуального сравнения спектрограмм (автоматическое сравнение их не предусматривалось), направленные буи имели очень сильные боковые лепестки и др.

Много хлопот доставил магнитометр: чувствительность его оказалась существенно ниже заданной, место установки выбрано, неудачно, для обеспечения работоспособности магнитометра в полете экипаж должен был, в соответствии с рекомендациями, выключать четыре из восьми генераторов на двигателях, гидронасос, некоторые электронные устройства.

Первые полеты на Ту-142 не позволяли сделать определенные выводы о его возможностях по той простой причине, что в течение почти двух лет штатные буи не использовались — они считались секретными. После того как гриф секретности сняли, еще в течение четырех лет никто не мог объективно оценить полученные в полете результаты: обнаруживалась ПЛ или это ложное срабатывание. Причина подобного положения — несовершенство средств объективного контроля, и лишь в 1985 г, когда на несколько самолетов установили магнитный регистратор “Узор-58”, обстановка более или менее прояснилась, и были предъявлены существенные претензии разработчикам.

Освоение поисково-прицельной системы было связано с большими трудностями, экипажам приходилось как бы переучиваться и от идеологии старых самолетов переходить к новой. Хотя это и не нашло документального закрепления, но сама обстановка подсказывала, что руководить в тактическом районе должен штурман по боевому применению — он имеет наибольшую информацию, а командир корабля отвечает за безопасность полета и решение задачи в соответствии с заданием. С тем, чтобы более оперативно производить обучение, практиковались совместные с представителями научно-исследовательских институтов попеты, а также со штурманами-испытателями, причем иногда оказывалось, что уровень подготовки штурманов, имевших большой опыт полетов на Ту-142, выше, чем у испытателей.

В последующие годы поисково-прицельная система "Коршун-К" подверглась существенной модернизации: сокращена номенклатура буев, стало возможным применение серийных буев РГБ-1А и РГБ-2 системы “Беркут”, РГБ-16 и 26 системы "Нашатырь-Нефрит". Самолет стал называться Ту-142МЗ (3 - Заречье).

Модификации самолета:
Ту-142 (1968 г.) - исходный самолет ПЛО, модификация самолета Ту-95РЦ;
Ту-142М (1975), Ту-142МК, Ту-142МЗ - варианты самолета ПЛО;
Ту-142МЭ - экспортный вариант самолета ПЛО;
Ту-142МР Орел - предназначен для обеспечения связи с погруженными ПЛ.

Тактико-технические характеристики самолета Ту-142: Год принятия на вооружение - 1972 Размах крыла - 51,1 м Длина самолета - 49,5 м Высота самолета - 12,12 м Площадь крыла - 311,1 кв.м Максимальная взлетная масса - 185000 кг Внутреннее топливо - 87000 кг Тип двигателя - 4 ТВД НК-12МП (МВ) Тяга - 4 х 15000 кгс Максимальная скорость - 925 км/ч Крейсерская скорость - 711 км/ч Практическая дальность - 12550 км Боевой радиус действия - 6400 км Практический потолок - 13500 м Экипаж - 10 чел

Вооружение: 2 23-мм пушки ГШ-23, боевая нагрузка - 11340 кг в 2 отсеках вооружения. 8 ПКР Х-35, торпеды, глубинные бомбы.
